PLUS 5
Mechanical Zero Point system

Il simbolo qui a lato rappresenta il sistema di trasmissione vettoriale delle forze che agisce vincolando i perni in modo uniforme e in tutte le direzioni.

BENEFITS

  • Sistema di bloccaggio sbloccaggio dei perni con una rotazione di soli 180 gradi
  • Non necessita di chiave dinamometrica. Il fine corsa determina il bloccaggio/sbloccaggio
  • Ripetibilità < 0.005mm
  • Pull down force 7 kN per Plus 5 52 e 8 kN per Plus 5 96
  • Forza di tenuta 40 kN per Plus 5 52 e 80 kN per Plus 5 96

Il meccanismo progettato per bloccare i perni è costituito da una camma azionata da un perno eccentrico. Il sistema garantisce elevate prestazioni in termini di precisione e forza di bloccaggio. Ciò è dovuto in particolare al fatto che la camma blocca contemporaneamente i 4 perni verso l‘esterno.

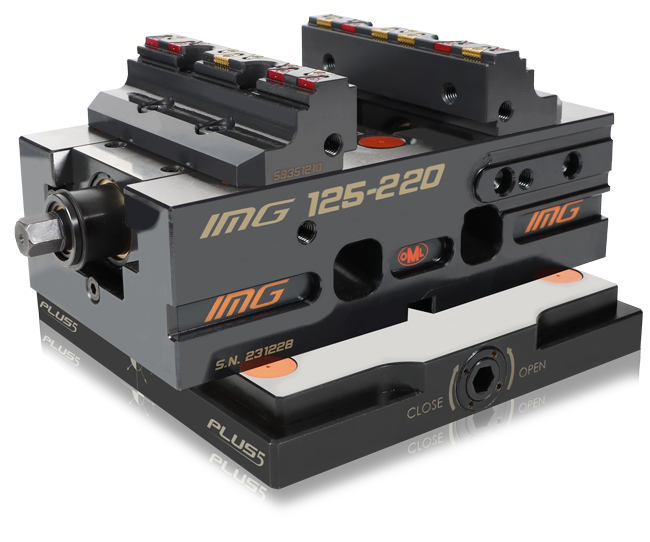

Esempio di impiego

Catalogo Plus 5

Scarica -->

Plus 5 video

Vedi -->
